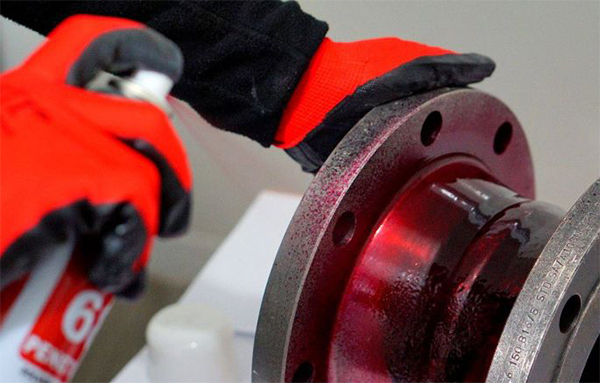

滲透探傷是利用毛細現象檢查材料表面缺陷的一種無損檢驗方法。滲透探傷包括熒光法和著色法。熒光法是將含有熒光物質的滲透液涂敷在被探傷件表面，通過毛細作用滲入表面缺陷中，然后清洗去表面的滲透液，將缺陷中的滲透液保留下來，進行顯象。典型的顯象方法是將均勻的白色粉末撒在被探傷件表面，將滲透液從缺陷處吸出并擴展到表面。這時，在暗處用紫外線燈照射表面，缺陷處發出明亮的熒光。著色法與熒光法相似，只是滲透液內不含熒光物質，而含著色染料，使?jié)B透液鮮明可見，可在白光或日光下檢查。一般情況下，熒光法的靈敏度高于著色法。這兩種方法都包括滲透、清洗、顯象和檢查四個基本步驟。根據從被探傷件上清洗滲透液的方法，滲透探傷的熒光法和著色法又可分別分為水洗型、后乳化型和溶劑去除型三種。常用的滲透探傷方法有著色滲透探傷、熒光滲透探傷、水洗型滲透探傷、溶劑去除滲透探傷。干式顯像滲透探傷、濕式顯像滲透探傷，實際探傷時經常是將幾種不同方法的組合應用。例如水洗型、溶劑去除型的滲透劑組合，既可以使用干式顯像也可以用濕式顯像。

可以檢測非多孔性材料的表面開口缺陷，分為著色滲透和熒光滲透兩類；既可以用于實驗室來樣，也可用于現場檢測（著色滲透和熒光滲透皆可）。

工作原理

零件表面被施涂含有熒光染料或著色染料的滲透劑后,在毛細管作用下，經過一段時間，滲透液可以滲透進表面開口缺陷中；經去除零件表面多余的滲透液后，再在零件表面施涂顯像劑。

適用范圍

適用于檢測各種金屬材料和非金屬材料的零件，包括各種鋼鐵材料、鋁合金、鎂合金、鈦合金、玻璃鋼、玻璃、塑料，陶瓷等制造的零件；

適用于檢測各種冷、熱加工的零件，包括鑄件、焊接件、鍛件、擠壓件、熱處理件、表面處理件、各種機械加工件等；

適用于原材料試樣件，在制零件，成品件，及在役零件的檢測。

服務內容 （1）壓力管道：工業壓力管道、油氣長輸管道、工業金屬熱力管道、工業金屬燃氣管道等； （2）壓力容器(含氣瓶)：電力工業鍋爐壓力容器、固定式壓力容器、移動式壓力容器等； （3）船舶及船用產品：動力裝置、艙室設備、甲板機械等船舶及船用產品無損檢測及測厚； （4）廣告牌無損檢測：樓頂廣告牌、墻體廣告牌、落地廣告牌、高速路廣告牌等）； （5）鋼結構無損檢測：建筑工程用鋼結構、路橋鋼結構、水利工程鋼結構、電力工程鋼結構、會展中心、體育場等； （6）鍋爐無損檢測：蒸汽鍋爐、熱水鍋爐、有機熱載體鍋爐等；

（7）起重機無損檢測：橋式起重機、門式起重機、塔式起重機、流動式起重機、鐵路起重機、門座起重機、桅桿起重機、懸臂式起重機、纜索起重機、輕小型起重機等；

（8）水電工程：熱電、風電、核電、水利等水電工程相關的無損檢測；

（9）標準件類：緊固件螺栓、螺釘、螺柱和螺母、絲桿、軸承、軸、缸、套等標準件類無損檢測；

（10）原材料類：板材、棒材、管材、鑄件、鍛件、鋼鍛件等原材料無損檢測；

（11）其他類特種設備客運索道、大型游樂設施、場內機動車輛等特種設備無損檢測。

檢測步驟

清理→預清理→超聲波清洗→蒸汽除油→壓縮空氣干燥→滲透時間→乳化時間→后乳化→干燥時間→顯像時間→后清洗??

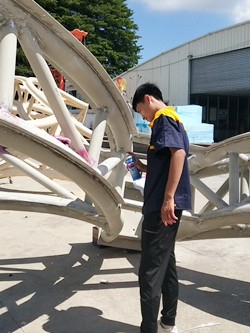

檢測案例
